SteriBase-Handbuch

Konfiguration vom Omnikey 5321 RFID-Reader

CardMan® 5321 ist ein PC gebundener 13,56 MHz RFID Smart Card Leser. Der zweckmäßige Dual Interface Leser vereint die Vorteile kontaktloser sowie kontaktbehafteter Smart Card Technologie in einem einzigen USB Desktop Gerät. Anschluss: USB 2.0 CCID (unterstützt USB 1.1)

Beachten Sie bitte, dass Sie zur Installation Administratorrechte benötigen.

In SteriBase dient der RFID-Reader zur Authentifizierung der User ohne Passwort-Eingabe über einen RFID-Transponder (z.B. im Reinraum).

Vorgehensweise zur Installation:

Wesentliche Schritte:

A: Installation Geräte-Treiber

B: Installation API --> bei Verwendung auf einem Terminal-Server sollte API auch dort installiert sein

C: Einrichtung der Optionen für SteriBase

D: Zuordnung von RFID-Transpondern zu Usern in SteriBase

1. Treiber downloaden: hier können Sie sich den Treiber ( CardMan5x21_V1_1_2_4.exe) herunterladen und abspeichern

2. Datei extrahieren: entpacken Sie die Datei, am besten mit der rechten Maustaste und wählen ein beliebiges Verzeichnis aus.

3. CardMan über USB-Anschluß anschließen: ein Assistent startet sich automatisch zur Installation dieser Hardware. Sollte sich der Assistent nicht automatisch aktivieren, starten Sie die Installation in der Computerverwaltung über den Geräte-Manager manuell.

Folgen Sie dem Installationsverlauf

Erfolgte die Installation erfolgreich, erkennen Sie dies an dem Eintrag in dem Geräte-Manager.

Eintrag in der Computerverwaltung

4. Exe-Datei (zur Kommunikation von SteriBase mit Omnikey) herunterladen: hier können Sie eine weitere exe-Datei (CardMan_Synchronous_API_V1_1_1_4.exe) herunterladen und abspeichern.

5. Datei extrahieren: Entpacken Sie die Datei mit der rechten Maustaste in ein beliebiges Verzeichnis, starten die Installation mit einem Doppelklick auf die entstandene SETUP.EXE und folgen dem Installationsverlauf

6. In der Systemsteuerung befindet sich nun der Eintrag "Diagnostic Tool". Starten Sie das Menü mit einem Doppelklick

7. Kontrolle der Lesefunktion: legen Sie nun eine Karte über das Gerät

ohne Karte

mit Karte

8. Einstellung in SteriBase :

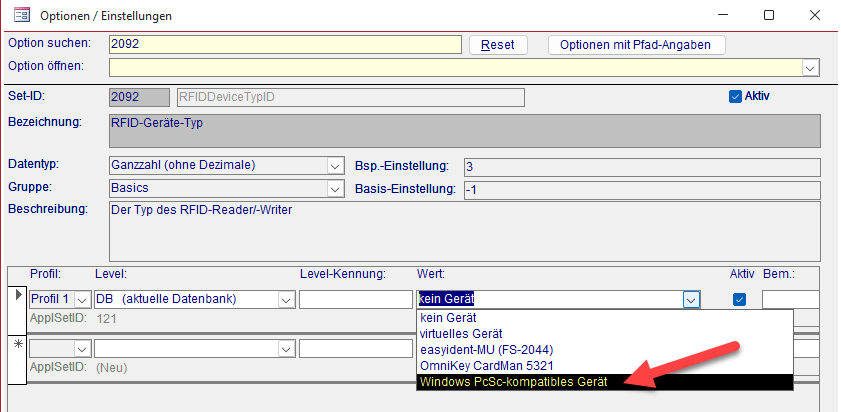

In den allg. SteriBase-Optionen müssen Sie die Einstellungen vornehmen. Dazu können Sie hier eine Datei herunterladen, in der die einzelnen Optionen mit deren Einstellungswerten ausgegeben werden.
Hier können Sie sich die Datei herunterladen.
Entpacken Sie die Datei zunächst und öffnen Sie diese mit dem Internet Explorer. Gehen Sie dann in SteriBase nacheinander in die Optionen und setzen den Wert.

9. Passwortzuordnung in SteriBase für die User:

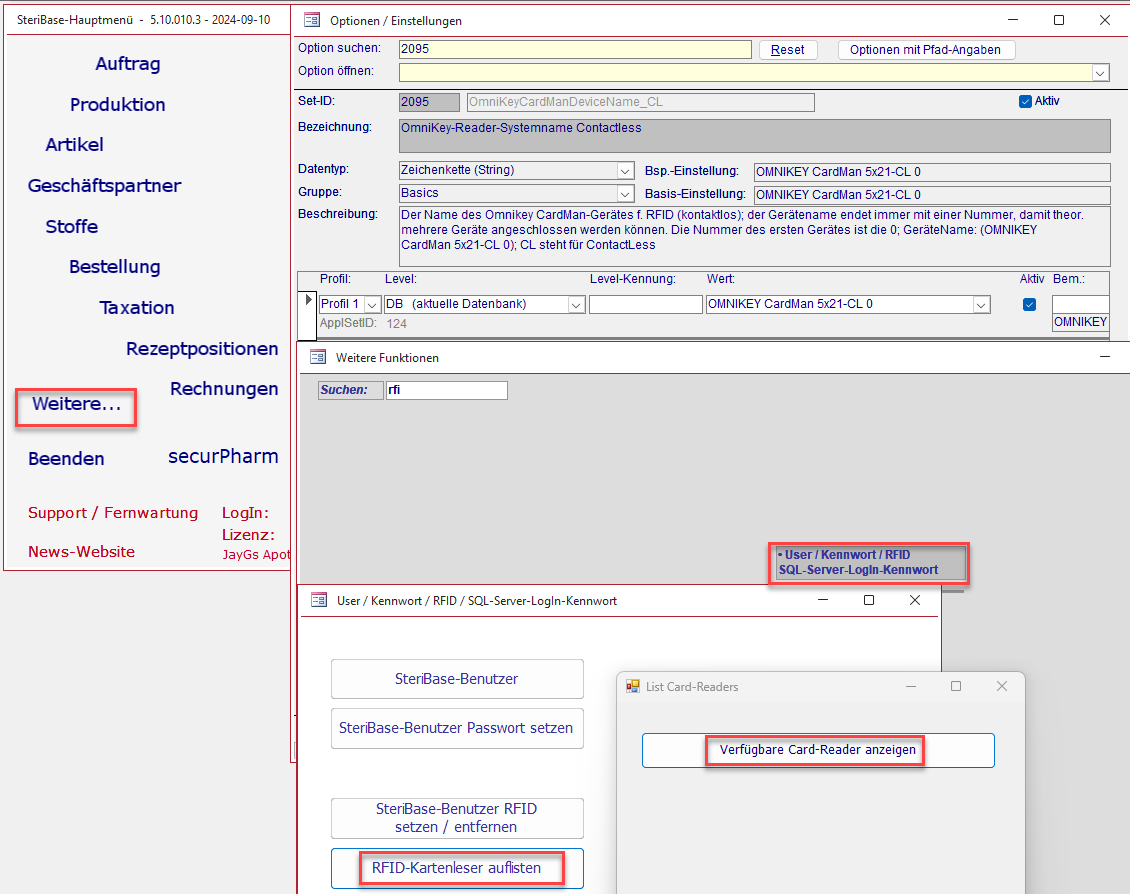

Klicken Sie im SteriBase Hauptmenü auf WEITERE und auf "User Kennwort setzen". Markieren Sie einen User, geben das bereits zugeordnete Passwort ein und klicken auf OK. Sie werden nun aufgefordert zweimal das neue Passwort einzugeben. Diese Dialoge bestätigen Sie nur mit OK. Anschließend folgt die Frage, ob Sie auch eine RFID-Identifikation zuweisen wollen, die Sie mit JA bestätigen. Es folgt folgendes Fenster:

Legen Sie nun die Karte, die diesem User zugewiesen werden soll, auf das Gerät.

Anschließend erhalten Sie den Hinweis, dass die RFID- Identifikation gesetzt wurde.

Künftig können Sie in SteriBase statt der Eingabe Ihres Kennwortes einfach nur den RFID-Transponder auf des Gerät legen.
Es ist nicht erforderlich den richtigen User in der Liste auszuwählen.
Sobald SteriBase eine registrierte Karte erkennt, wird automatisch der richtige User authentifiziert.

Sie können auch über eine Versichertenkarte einen Geschäftspartner anlegen. Die Beschreibung dazu finden Sie im Menü Geschäftspartner.
